Máy ép thủy lực 50 tấn Model HP-50M

Model HP-50M hiệu HTCPRESS là loại máy ép thủy lực thiết kế và sản xuất tại Việt Nam bởi công ty cổ phần công nghệ HTC Hà Nội. Chuyên dùng để ép, nén, uốn, dập nguội trong sản xuất cơ khí và sửa chữa ô tô khi tháo lắp vòng bi, bánh răng, puley v.v.

Thông số kỹ thuật cơ bản

• Model: HP-50M
• Thương hiệu: HTCPRESS
• Xuất xứ : Việt Nam
• Dẫn động: bằng bơm thủy lực 2 cấp điều khiển bằng tay
• Bảo hành 12 tháng theo tiêu chuẩn của nhà sản xuất.

Chi tiết xy lanh thủy lực:

• Model: TS-5010
• Nhãn hiệu Tecpos
• Xuất xứ: Hàn Quốc
• Kiểu xy lanh: tự hồi về bằng lò xo
• Áp suất tối đa : 700bar
• Lực ép tối đa : 50 tấn
• Hành trình piston : 100mm
• Diện tích tiết diện hiệu dụng: 70.88 cm2
• Dung tích xi lanh: 710 cm3
• Chiều cao tối thiểu: 223 mm
• Chiều cao tối đa: 323 mm
• Đường kính ngoài xy lanh: 127 mm
• Đường kính ngoài xi lanh: 95 mm
• Đường kính cán piston: 85 mm
• Kiểu ren khớp nối: PT-3/8 inch
• Trọng lượng: 20 KG

Thông tin về bộ nguồn bơm thủy lực:

• Model: THPA-1C
• Nhãn hiệu Tecpos
• Xuất xứ: Hàn Quốc
• Kiểu bơm: 2 cấp, hoạt động bằng tay
• Vật liệu bơm: Hợp kim nhôm đặc biệt
• Dung tích : 1600 ml
• Áp suất tối đa: 700 bar
• Lưu lượng áp thấp : 16.5 ml/hành trình
• Lưu lượng áp cao : 2.0 ml/hành trình
• Đường kính piston áp thấp : 32 mm
• Đường kính piston áp cao : 11 mm
• Hành trình piston: 20.5 mm
• Ống tuy ô thủy lực chịu áp 700bar
• Kích thước chiều dài: 684 mm
• Kích thước chiều cao: 167 mm
• Trọng lượng: 8.0 KG

Kích thước khung máy nén thủy lực HP-50M

• Chiều rộng lòng : 400 mm
• Chiều cao tổng thể : 1000 mm
• Chiều rộng tổng thể : 800 mm
• Chiều sâu tổng thể : 500 mm

Phụ kiện tiêu chuẩn

• Ống thủy lực chịu áp 700 bar (1c)
• Khớp nối nhanh 700bar (1c)
• Dầu thủy lực
• Bộ nguồn bơm thủy lực 2 cấp 700bar điều khiển bằng tay

Phụ kiện tủy chọn:

• Đồng hồ áp lực 700/1000 bar và phụ kiện lắp ráp
• Các loại đồ gá theo yêu cầu

Để biết thêm thông tin về báo giá, hay tư vấn về kỹ thuật. Quý khách hàng vui lòng liên hệ với chúng tôi. Chắc chắn bạn sẽ hài lòng với dịch vụ tư vấn chuyên nghiệp, miễn phí của chúng tôi.
HTCPRESS
Công ty CP công nghệ HTC Hà Nội
Địa chỉ: 204 Hồ Tùng Mậu, Hà Nội 100000
Điện thoại: 090 464 22 49 / 024 37678341

Xem thêm

Nguyên lý hoạt động

Khái niệm về máy nén thủy lực dựa trên lý thuyết của định luật Pascal, trong đó nêu rõ rằng khi áp suất được áp dụng cho chất lỏng trong một hệ thống kín, áp suất trong toàn hệ thống luôn không đổi.

Máy nén ép thủy lực bao gồm các bộ phận cơ bản được sử dụng trong hệ thống thủy lực, bao gồm: xi lanh, piston, ống thủy lực, v.v. Hệ thống bao gồm xi lanh, chất lỏng (thường là dầu) được đổ vào xi lanh có đường kính nhỏ. Xi lanh này được gọi là xi bị động.

Pít-tông trong bơm đẩy để nó nén chất lỏng. Sau đó chảy qua một đường ống vào xi-lanh. Các xi lanh lớn hơn được gọi là xi lanh chủ. Áp suất được tác động lên xi lanh lớn hơn và piston trong xi lanh chính đẩy chất lỏng trở lại xi lanh ban đầu.

Ưu điểm

Có nhiều lợi thế cho việc sử dụng kích ép thủy lực, đặc biệt cho việc dập ép yêu cầu lực lớn. Việc sử dụng máy nén thủy lực đã làm tăng đáng kể tốc độ. Điều này thể hiện rõ ở loại máy được điều khiển bằng tay, trong đó sự dễ dàng và tốc độ chuyển đổi mẫu được cải thiện đáng kể. Những ứng dụng này cũng cực kỳ có lợi cho việc chuẩn bị mẫu ép khối lượng lớn, cũng làm tăng tốc độ lấy mẫu.
Máy dập thủy lực là loại thiết bị đa năng và chúng có thể được sử dụng để dập ép một lượng lớn các sản phẩm khác nhau. Ngoài ra còn có rất nhiều tính linh hoạt trong hoạt động, với tốc độ, lực, hướng và áp lực khác nhau.

2 loại máy điển hình

HTCPRESS có sẵn một loạt các cấu hình khác nhau, bao gồm máy nén tự động, thủ công điều khiển bằng bơm tay, năng lượng khí nén và động cơ điện.
Máy nén thủy lực tự động được cấp nguồn điện 220V hoặc 380V, lập trình và điều khiển PLC hoặc điện thông thường. Chúng có khả năng ép tải trọng 10 – 1000 tấn dùng cho nhiều ứng dụng.

Loại máy thủ công của HTCPRESS là dùng bơm điều khiển bằng tay, thích hợp trong công việc sửa chữa tháo lắp vòng bi, bánh răng, pu-li. Nó bao gồm kích thủy lực, một bơm tay, khung ép và có thể được trang bị một đồng hồ đo áp suất chính xác. Lực đẩy của kích ép thủy lực bơm tay có thể dao động từ 10 tấn đến 100 tấn. Tất nhiên, có thể chế tạo loại máy thủ công với lực ép lớn hơn, nhưng nó sẽ bất tiện, vất vả trong quá trình sử dụng .

Một số ứng dụng

Máy nén thủy lực đã và đang được ứng dụng rất rộng rãi trong các ngành công nghiệp chế tạo máy, sản xuất cơ khí và cả trong sửa chữa máy móc thiết bị như sửa chữa ô tô, tàu thủy v.v do lực dập lớn, đa dạng dải lực và điều khiển dễ dàng, đặc biệt tuổi thọ của máy nén thủy lực rất cao.

Mép thủy lực được sử dụng cho hầu hết các mục đích công nghiệp. Nhưng về cơ bản, nó được sử dụng để biến đổi các phôi kim loại thành các sản phẩm kim loại. Trong các ngành công nghiệp khác, nó được sử dụng để pha loãng thủy tinh, tạo ra bột trong trường hợp của ngành công nghiệp mỹ phẩm và để tạo thành các viên thuốc cho sử dụng y tế. Và một số ứng dụng phổ biến khác như sau:

Đối với nghiền nát xe phá hủy xe ô tô:

Một máy nén thủy lực là trái tim của bất kỳ hệ thống nghiền xe. Trong quá trình này, một động cơ thủy lực áp dụng một áp lực lớn lên chất lỏng vào các xi lanh. Áp suất chất lỏng làm cho các tấm tăng lên và với một lực lớn, tấm được điều khiển trên xe do đó nghiền nát nó.

Ép bột ca cao không béo.

Trong khi chế biến hạt ca cao, một chất lỏng được gọi là rượu có nguồn gốc từ sô cô la. Để làm bột ca cao không béo, chất lỏng này được vắt ra nhờ dập ép thủy lực. Sau giai đoạn này, chất lỏng này được xử lý thêm để tạo ra một loại bột. Do đó, bột có nguồn gốc là bột ca cao, không có chất béo.

Để làm dao, kéo, kiếm:

Trong quá trình chế tạo, một máy dập thủy lực được sử dụng để tạo hình dạng phẳng từ thép thô.
Và hàng ngàn ứng dụng khác của nó.

Các loại máy ép thủy lực

Có rất nhiều loại kích ép thủy lực khác nhau phục vụ cho các yêu cầu khác nhau của các ngành công nghiệp. Một số trong số đó như sau:

• Máy dập trạm khắc:

Những máy này thường được sử dụng khi công việc liên quan không có tính chất nặng nề. Có nhiều kích cỡ và thông số kỹ thuật khác nhau. Nhưng so với các máy khác, chúng không nén một lượng lớn áp lực cần thiết để tạo ra nhiều đầu ra hơn. Máy dập trạm khắc được sử dụng trong các quy trình như đục lỗ vào kim loại, dập, để làm phẳng kim loại, xé, đánh dấu chữ khắc, v.v.

• Máy dập ép:

Không giống như các máy dập ép thủy lực khác được vận hành tự động, các máy dập ép này sử dụng lao động thủ công. Nó được trang bị 2 tấm, một cái được sử dụng để gia nhiệt trong khi cái kia được sử dụng để làm mát. Điều này làm cho quá trình cán tương đối nhanh hơn. Thông qua các máy này, các vật liệu như polymer có thể được dán lên giấy và kim loại. Trong trường hợp dập ép, các tấm thường được làm nóng bằng dầu hoặc thông qua nguồn điện. Máy dập ép cũng được sử dụng cho các mục đích sử dụng phổ biến như dán thẻ căn cước, chứng chỉ và thậm chí cả bìa sách. Bằng cách này, máy dập ép tạo điều kiện cán màng nhanh và dễ dàng cho các nhu cầu ép dập trong công nghiệp.

• Máy ép khung C:

Những máy này có hình dạng giống chữ ‘C’, được thiết kế đặc biệt để tối đa hóa không gian sàn cho công nhân để di chuyển dễ dàng tại nơi làm việc. Không giống như các máy khác có nhiều quy trình, máy dạng khung C có thể đưa phôi ép dài vào mà không sợ vướng. Ứng dụng của nó bao gồm làm thẳng, uốn và chủ yếu bao gồm công việc lắp ráp chi tiết. Máy khung chữ C có nhiều loại lực ép khác nhau. Và cũng có sẵn với các tính năng bổ sung như giá đỡ bánh xe và đồng hồ đo áp suất.

• Máy ép khí nén:

Tương tự như kích ép thủy lực cơ bản nhất được sử dụng trong các ngành công nghiệp. Vì chúng nén không khí để tạo áp suất để có được chuyển động. Ưu điểm của máy ép khí nén là các thao tác được thực hiện nhanh trong khi nhược điểm của nó là nó không thể tạo ra áp lực cực cao, như các loại ép nén thủy lực khác có thể tạo ra. Máy dùng khí nén thường được sử dụng trong hệ thống phanh ô tô và máy bay cũng như lắp ráp, nắn, đục lỗ.

Máy dập khí nén thường yêu cầu người vận hành toàn thời gian và vì sự an toàn của anh ta, cũng cần có thêm các phụ kiện an toàn như thiết bị an toàn điện v.v.

• Máy dập công suất hạng nặng:

Những máy này được sử dụng trong các ngành công nghiệp lớn có nhu cầu sử dụng máy móc và thiết bị nặng. Có 2 loại máy công suất lớn trên cơ sở loại ly hợp được sử dụng. Trong trường hợp ly hợp dãn cách hoàn toàn, ly hợp không thể bị phá vỡ cho đến khi và trừ khi trục khuỷu tạo ra dãn cách hoàn toàn. Trong trường hợp dãn cách một phần, bộ ly hợp có thể bị phá vỡ bất cứ lúc nào, trước hoặc sau khi dãn cách toàn diện. Máy dập điện kiểu này liên quan đến rất nhiều nguy hiểm vì các hoạt động nặng nề liên quan đến nó. Rất nhiều biện pháp an toàn phải được thực hiện trong khi sử dụng máy hạng nặng điều khiển bằng điện.

• Máy nén lắp ráp:

Những máy loại này sử dụng áp suất cực lớn do pít-tông và chất lỏng thủy lực tạo ra. Thường dùng để lắp ráp và bảo dưỡng các bộ phận. Ví dụ điển hình trong ứng dụng này là dùng để tháo lắp các chi tiết máy. Chẳng hạn như cánh quạt hay chân vịt tàu thủy.

• Máy ép khung hình chữ H:

Những loại máy này có hình dạng chữ ‘H’ đặc biệt và có khả năng xử lý nhiều việc hơn. Chẳng hạn như tháo lắp vòng bi, bánh răng hay các chi tiết tương tự.

Các biện pháp an toàn

Cho đến ngày nay, máy nén ép thủy lực được sử dụng gồm cả hai loại. Tức là tự loại động và vận hành thủ công. Trong trường hợp máy thủy lực vận hành bằng tay. Thì nhiều biện pháp an toàn phải được thực hiện như sử dụng khóa bảo vệ và khóa bảo vệ.

Lợi ích của kích ép thủy lực

Không giống như các máy dập cơ học. Máy dập ép thủy lực có thể nén bất kỳ vật liệu nào đến mức tối đa. Ngoài ra, nó chỉ chiếm một nửa không gian so với máy cơ khí sử dụng. Bởi vì chúng có khả năng nén một áp lực lớn trong một xi lanh có đường kính nhỏ hơn.Xem thêm

Hướng dẫn sử dụng máy ép thủy lực HP-50M

Vận chuyển

Thiết bị được đóng gói và vận chuyển bằng pallet gỗ, dễ dàng di chuyển và nâng hạ bằng fork-lift, cầu trục. Sau khi tháo dỡ, máy có thể được nâng hạ bằng dây đai mềm.

Lưu kho

Máy thường được bôi dầu chống ăn mòn, chống rỉ Zerust để bảo vệ có hiệu quả trong vài tháng. Nếu máy vẫn chưa được đưa vào sử dụng ngay, thì phải dùng biện pháp bảo vệ cần thiết. Máy phải được lưu trữ trong điều kiện khô trong nhà. Cần hủy bỏ lớp bảo vệ trước khi đưa vào sử dụng.

Lắp đặt.

Thiết bị nên được nâng hạ đúng vị trí tấm đỡ xy lanh. Không nên nâng hạ ở vị trí thùng dầu hay phần nhựa! Không được nâng hạ ở vị trí đầu ép.
Khi lắp đặt, chân máy có thể được cố định dưới sàn bằng 4 bulong móng trên nền bê tông. Hoặc nếu không dùng bu lông móng thì phải đảm bảo đặt máy ở vị trí phẳng, tránh đổ máy.

BẢO VỆ MÔI TRƯỜNG

Xử lý vật liệu đóng gói
Vật liệu đóng gói thường đượng chế tạo từ vật liệu tái xử dụng. Kiểm tra quy định về môi trường tại địa phương trước khi xử l. vật liệu đóng gói. Không được vứt bừa, haỹ đưa đến trung tâm tái xử dụng.

CẢNH BÁO

Máy được thiết kế để sử dụng chuyên chuyên dùng, chỉ nên được vận hành bởi người đã qua đào tạo và hiểu rõ những nguy hiểm liên quan đến hoạt động của thiết bị.

Máy này được thiết kế để hoạt động trong nhà khô ráo và trong điều kiện chiếu sáng đầy đủ, TUYỆT ĐỐI cần thực hiện theo các hướng dẫn vận hành và cảnh báo chỉ định bởi các nhãn dán trên máy (Nếu có).

• Không đút để vào các bộ phận chuyển động khi máy hoạt động!
• Khi đang ép không được cho tay vào khoảng ép giữa piston và bàn ép
• Chú ý an toàn khi nâng hạ giá đỡ bàn ép
• Máy làm việc với lực ép và áp suất lớn, chú ý an toàn khi sử dụng
• Sử dụng đúng loại dầu thủy lực cho máy!

CHUẨN BỊ

Đổ dầu thủy lực

Đổ dầu đầy đến khoảng 80-90% bình dầu, sử dụng dầu thủy lực ISO VG-32 hoặc tương đương. Khuyến cáo nên đổ dầu thông qua lọc để loại bỏ căn bẩn. Cẩn thận kẻo dầu dính vào nắp. Nếu có cần lau sạch.
Dầu cần được bổ xung khi thiếu.
Ghi chú: Dầu thủy lực đã được đổ trước khi hàng xuất kho.

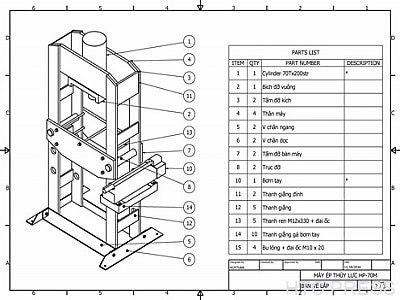

Lắp ráp máy

Thiết bị đã được kiểm tra chạy thử đảm bảo chất lượng trước khi xuất xưởng, sau đó máy có thể được tháo dỡ theo cụm chi tiết để thuận tiện cho quá trình vận chuyển, nên người sử dụng có thể cần lắp ráp lại máy trước khi sử dụng.

TRÌNH TỰ CĂN CHỈNH GIÁ ĐỠ BÀN ÉP (trong trường hợp được trang bị)

Tùy theo độ cao của chi tiết cần ép mà có thể điều chinh độ cao của giá đỡ phù hợp với yêu cầu. khoảng sáng từ đỉnh piston đến mặt giá đỡ phải đủ lớn để đút lọt chi tiết cần ép lên giá đỡ. Khoảng sáng tối đa = 900mm cho phép chi tiết cao tối đa 900mm về mặt lý thuyết.

1. Gạt van trên bơm, đưa piston đi xuống chừng 5-10cm
2. Siết bu lông M10 cùng với xích vào lỗ ren M10 trên đỉnh piston.
3. Móc xích vào 2 thanh ren 2 bên giá đỡ bàn ép
4. Điều chỉnh độ dài xích phù hợp rồi khóa bằng má lý.
5. Gạt van trên bơm sang vị trí đi lên
6. Đẩy tay bơm để nâng giá đỡ bàn ép.(trường hợp trang bị bơm 2 chiều)
7. Rút 2 trục đỡ,
8. Nâng/hạ giá đỡ bàn ép đến vị trí phù hợp
9. Lắp trục đỡ vào vị trí yêu cầu
10. Nâng/hạ giá đỡ bàn ép sau khi lắp chốt
11. Tháo bu lông M10 và xích ra khỏi máy.

CHÚ Ý:

BƠM TAY LÀ LOẠI BƠM 2 CẤP, nên khi piston đi lên sẽ rất chậm, phải chú ý quan sát thì mới nhìn thấy piston/bàn ép nhích lên từ từ. lý do là khi đó bơm chuyển sang cấp 2 do có tải (nâng bàn).

Tương tự như vậy, khi piston đi xuống không tải thì Nhanh hơn có tải.

Tra dầu mỡ/Loại bỏ dầu mỡ bảo quản

Được bôi mỡ tại nhà máy trong khâu kiểm tra cuôi cùng. Tuy nhiên, mỡ bôi trơn có thể bị khô trong quá trình vận chuyển và lưu kho, cho nên máy cần được kiểm tra và bôi trơn trước khi vận hành chạy thử.

Việc bôi trơn là rất quan trọng và phải được kiểm tra và bôi trơn thường xuyên. Môi trường làm việc và tần suất làm việc quyết định tần suất bảo dưỡng định kỳ. Việc bảo dưỡng thường xuyên và vận hành đúng cách làm tăng tuổi thọ của máy.

VẬN HÀNH THIẾT BỊ ÉP THỦY LỰC

Máy được vận hành bằng cách đẩy tay điềukhiểu bơm. trước đó cần khóa van trên bơm tay.
Van khóa trên bơm tay có 2 vị trí:
1- Đóng khóa: Nhấn đẩy tay bơm thì piston đi xuống để ép
2- Mở khóa: Piston từ từ hồi về tự động nhờ cơ cấu lò xo bên trong.

Chú ý: ở áp suất cao, tay đẩy bơm có thể khá nặng

Chạy thử

Nới lỏng nắp đổ dầu để không khí có thể thoát. Chú ý ngăn không cho bụi xâm nhập vào thùng dầu.

Trong quá trình thử lần đầu tiên, cho xy lanh chạy lên xuống vài lần để dầu điền đầy vào dây dẫn và khoang piston/xy-lanh. Đảm bảo rằng không có bất kỳ vật cản nào nằm trong máy ép.

Nếu không đạt được áp suất mong muốn, nên kiểm tra có thể bị lọt khí (air) lẫn trong đường ống. Khi đó cần xả air bằng cách nới khớp nối Nhanh ống dẫn dầu.

Chuẩn bị vật liệu ép
Gá vật cần ép lên giá đỡ sao cho tâm của xi lanh vào đúng chính giữa vật ép, và đảm bảo rằng việc cố định vật cần ép được gá chắc chắn, để khi ép không bị đổ hay nghiêng lệch sẽ bị hỏng hay móp méo vật ép

Vận hành

1. Đặt vật cần ép lên giá đỡ.

2. Khóa van bơm tay.

3. Ấn bơm tay nhiều lần, piston đi xuống tiến vào vật ép.

4. Áp suất hiển thị trên đồng hồ (nếu lắp trên máy) sẽ tăng dần khi ép.

5. Khi ép xong thì mở khóa van tay cho piston hồi về

6. Lấy sản phẩm sau khi ép, kiểm tra sản phẩm

CÁCH XÁC ĐỊNH LỰC ÉP THEO ÁP SUẤT CHỈ THỊ
P = (F * S)/1000
Trong đó:
P: Lực ép (Tấn)
F: Áp suất chỉ thị trên đồng hồ (kgf/cm2)
S: = 71.4 cm2 – Diện tích tiết diện piston / đường kính lỗ xy lanh
Ví dụ: Khi đang ấn bơm tay để ép, áp suất hiển thị trên đồng hồ là 300kgf/cm2 (~ 300 bar), thì ép khi đó là:
P = (71.4 * 300)/1000 = 21,42 tấn

SỰ CỐ VÀ CÁCH KHẮC PHỤC

Nếu piston không di chuyển khi nhấn bơm tay
Kiểm tra xem có bị lọt khí vào không? Xả air nếu cần bằng cách tháo 1 đầu ống, nhấn bi ở đầu khớp nối trong khi bơm để cho khí thoát ra ngoài Kiểm tra mức dầu trong bình dầu bơm tay.
Kiểm tra xem dầu có bị rò rỉ không? (Máy mới có thể bỉ rỉ ít dầu ở xy lanh hoặc
bên dưới máy.)
Kiểm tra khớp nối xem nó có kết nối tốt và ở trạng thái hoạt động bình thường không?
Nếu piston/xi lanh bình thường nhưng máy ép không đủ lực
Có thể do dầu bị bẩn và làm kẹt van. cần làm sạch dầu thủy lực hoặc thay dầu mới. Hoặc bị lọt khí vào đường ống dẫn dầu lên xy lanh => cần xả air

BẢO DƯỠNG MÁY ÉP THỦY LỰC

Việc bảo dưỡng phải được thưc hiện bởi người có kiến thức và được đào tạo chuyên môn.

TRƯỚC KHI THỰC HIỆN BẢO DƯỠNG, LUÔN MỞ KHÓA VAN BƠM TAY

Vệ sinh
Luôn giữ máy sạch sẽ. Để đảm bảo máy làm việc an toàn. Chỉ dùng giẻ mềm hoặc giấy khô, không được dùng giẻ ướt hay cách loại rẻ có thể gây xước các bộ phận.
Không bao giờ được dùng khí nén để làm sạch!

Thay dầu
Thay dầu sau 500 giờ hoạt động đầu tiên và mỗi 1000 sau này. Tháo dầu cũ qua nút tháo dầu. Hủy dầu cũ theo đúng quy định Đổ dầu mới đến vạch giữa mức báo dầu Nên đổ thông qua lọc .

Ống áp lực
Có tác dụng đưa dầu thủy lực đến xy lanh theo 2 chiều. Ống áp lực hoạt động với áp lực cao. Tránh làm hư hại ống và đầu nối vì có thể gây rò rỉ dầu.

Đảm bảo rằng đầu nối ống được nối đúng. Nếu ống bị rò dầu, cần phải thay ngay. CHÚ Ý: Chỉ được dùng tay để lắp khớp nối Nhanh thủy lực. bằng cách ấn nhẹ rồi siết bằng tay. Không được bất kỳ dụng cụ cờ lê mỏ lết, vì có thể làm hỏng ren.
